Per la maggior parte dei tetti in lamiera grecata la soluzione standard resta lo spezzone di profilo in alluminio fissato sulle creste, con morsetti e guarnizioni in EPDM. La scelta tra rivetto e vite dipende dallo spessore della lamiera rilevato in cantiere. Dove la geometria della greca lo consente, le staffe senza fori sono un’alternativa valida; altrove si fora solo per ancorarsi alle travi.
In breve:
- La scelta tra vite autoforante e rivetto dipende dallo spessore della lamiera, che deve essere accuratamente misurato in cantiere per evitare errori di fissaggio.
- Verificare il passo delle greche e il materiale della copertura è fondamentale per garantire la compatibilità del sistema di fissaggio e prevenire infiltrazioni o danni strutturali.
- Per prevenire corrosioni, è essenziale usare barriere tra alluminio e acciaio e controllare regolarmente le guarnizioni EPDM, specialmente in ambienti corrosivi.
- La corretta posa richiede il tracciamento preciso dei punti di fissaggio e il serraggio controllato delle graffe con valori indicativi di 8-10 Nm, per evitare infiltrazioni o deformazioni.
- Un rilievo accurato delle condizioni del tetto prima dell’installazione riduce notevolmente le contestazioni e i costi successivi, rendendo il progetto più sicuro ed efficiente.
Indice
- Quali sistemi di fissaggio esistono per il fotovoltaico su lamiera grecata?
- Quali dati servono prima di progettare l’impianto
- Come si esegue la posa dei profili e il fissaggio dei moduli
- Come si impermeabilizzano i punti di fissaggio e si evita la corrosione
- Quali errori evitare e quali verifiche normative servono
- L’esperienza DML Idee su impianti fotovoltaici su tetti in lamiera
- Cosa conta davvero in un impianto su lamiera grecata
- Sopralluogo e preventivo per il tuo impianto su lamiera grecata
- Fonti
- Domande frequenti
Quali sistemi di fissaggio esistono per il fotovoltaico su lamiera grecata?
Chi progetta un impianto fotovoltaico su lamiera grecata ha quattro famiglie di soluzioni tra cui scegliere, e la geometria della copertura decide quasi sempre quale funziona davvero.
- Staffe a cavallotto o non invasive: si agganciano al bordo della greca senza perforare la lamiera, riducendo il rischio di infiltrazioni. Funzionano solo se il profilo della greca ha una sagoma compatibile con la pinza della staffa: prima di ordinarle serve verificare la compatibilità geometrica tra staffa e greca.
- Viti autoforanti con rondella EPDM: penetrano la cresta della lamiera e si abbinano a una rondella di tenuta. Sono la soluzione più diffusa su lamiera di spessore medio, ma il foro resta un punto critico da sigillare con cura.
- Profili con morsetti: uno spezzone di alluminio corre lungo la cresta e i morsetti bloccano i pannelli sopra di esso, distribuendo il carico su più punti anziché concentrarlo su un singolo foro.
- Binari continui: usati raramente su lamiera grecata perché limitano le dilatazioni termiche della copertura; restano preferibili gli spezzoni indipendenti.
Per piccoli impianti esistono anche kit di montaggio già assemblati, ma vanno verificati contro le dimensioni reali della greca prima dell’acquisto, non dopo.
Quali dati servono prima di progettare l’impianto
Un progetto su lamiera grecata riesce o fallisce già in fase di rilievo tecnico della sicurezza. I dati raccolti in questa fase determinano quale sistema di fissaggio è compatibile e con quale margine di sicurezza si può lavorare.
- Spessore della lamiera: misurato con calibro in più punti della falda, non solo al colmo. Sotto 0,6 mm la resistenza dei fissaggi diventa un tema strutturale, non solo pratico.
- Passo delle greche: la distanza tra due creste consecutive definisce l’interasse dei morsetti e la compatibilità con le staffe non invasive.
- Materiale della copertura: acciaio zincato, alluminio o acciaio preverniciato reagiscono in modo diverso all’accoppiamento con i profili di montaggio.
- Interasse tra le travi (purlins) e pendenza della falda, per calcolare la ripartizione dei carichi lungo la struttura.
- Stato di conservazione della copertura: ossidazione, deformazioni o cedimenti visibili vanno documentati con foto prima di procedere.
- Documentazione tecnica esistente: schede del produttore della lamiera, se disponibili, e dati sui carichi ammissibili già previsti dal progetto originario del capannone o dell’edificio.
Un consiglio: Porta sempre con te un calibro digitale e un metro laser durante il sopralluogo: una misura di spessore sbagliata di pochi decimi di millimetro può portare a scegliere il fissaggio errato e a doverlo sostituire dopo la posa.
Come si esegue la posa dei profili e il fissaggio dei moduli
La posa segue una sequenza precisa, e ogni passaggio saltato si paga in vibrazioni o infiltrazioni nei mesi successivi.
- Tracciamento: si segnano sulla lamiera i punti di appoggio degli spezzoni di profilo, verificando che ogni spezzone intercetti almeno due creste per garantire stabilità.
- Scelta rivetto o vite: i rivetti offrono generalmente una resistenza a taglio superiore rispetto alle viti autoforanti e diventano quasi obbligatori su lamiera sottile o dove il calcolo strutturale lo impone. Le viti autoforanti (un formato diffuso è la DBS 4,5×25) restano preferibili su lamiera di spessore standard, sempre abbinate a rondella di tenuta.
- Spezzoni, non profilo continuo: i sistemi commerciali come quelli distribuiti da Würth raccomandano spezzoni indipendenti invece del profilo continuo, per non bloccare le dilatazioni termiche della lamiera e per distribuire meglio i carichi localizzati dei pannelli.
- Posa dei pannelli: si procede sempre dal basso verso l’alto della falda, così ogni fila successiva scarica il peso su quella già fissata.
- Centraggio delle graffe: ogni graffa va centrata sul bordo del telaio del pannello, senza sbilanciamenti che generino punti di torsione.
Il serraggio corretto delle graffe segue coppie controllate, con un valore indicativo comunemente suggerito dalle guide tecniche del settore. 8-10 Nm Un serraggio insufficiente lascia gioco meccanico, uno eccessivo deforma la guarnizione e compromette la tenuta.
Dopo il serraggio va sempre eseguito un controllo visivo dell’allineamento dell’intera fila, prima di passare a quella successiva.

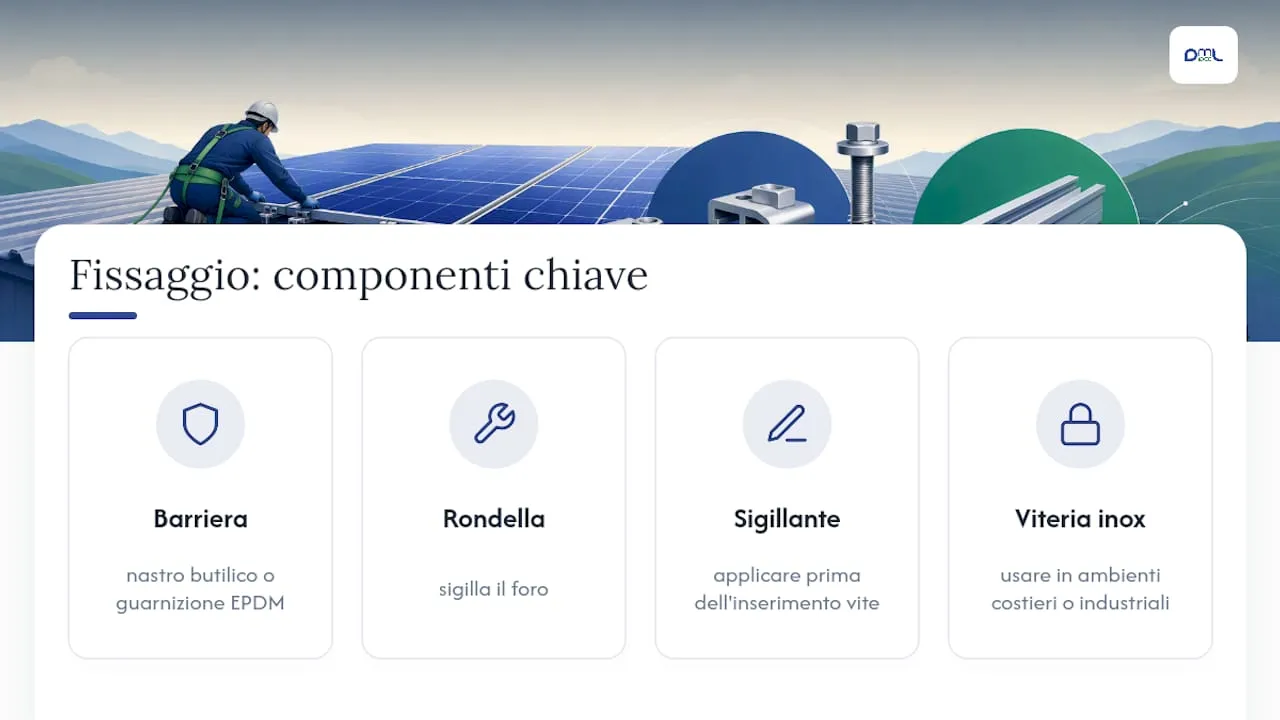

Come si impermeabilizzano i punti di fissaggio e si evita la corrosione
Ogni foro nella lamiera è un potenziale punto di infiltrazione, e ogni contatto tra alluminio e acciaio è un potenziale innesco di corrosione galvanica. Vanno gestiti insieme, non in sequenza.
Tra il profilo di alluminio e la lamiera d’acciaio va sempre interposta una barriera, perché l’accoppiamento diretto tra questi due metalli favorisce la corrosione galvanica oltre a compromettere la tenuta all’acqua. Il nastro butilico o le guarnizioni in EPDM svolgono questa doppia funzione. Ogni foro va sigillato con rondella di tenuta e, dove serve un rinforzo, con sigillante compatibile applicato prima dell’inserimento della vite. In ambienti particolarmente corrosivi, come zone costiere o industriali, conviene passare a viteria in acciaio inossidabile.
Un consiglio: Controlla lo stato delle guarnizioni EPDM ogni due o tre anni: l’esposizione ai raggi UV le indurisce nel tempo, e una guarnizione indurita smette di adattarsi ai micromovimenti della lamiera, aprendo la strada alle infiltrazioni.
Quali errori evitare e quali verifiche normative servono
Gli errori più frequenti in cantiere sono anche i più facili da evitare con un rilievo accurato:
- Forare la valle della greca invece della cresta, punto dove l’acqua ristagna e l’infiltrazione è quasi certa.
- Ignorare lo spessore reale della lamiera, fidandosi di dati di progetto datati o generici.
- Applicare serraggi impropri, troppo lenti o troppo stretti, senza controllo con chiave dinamometrica.
- Trascurare le dilatazioni termiche usando profili continui invece di spezzoni.
Le verifiche ai carichi di vento e neve vanno eseguite secondo le NTC 2018, e nessun progettista può ridurre arbitrariamente queste azioni: nei casi più critici occorre un parere tecnico documentato. L’installatore resta responsabile della corrispondenza tra quanto rilevato in cantiere e quanto dichiarato in fase di progetto.
L’esperienza DML Idee su impianti fotovoltaici su tetti in lamiera
Dal 2006 DML Idee realizza impianti fotovoltaici chiavi in mano, con oltre 5.182 progetti completati. Ogni intervento su lamiera grecata parte da un rilievo tecnico puntuale: spessore, passo greche, materiale e stato della copertura vengono raccolti prima di proporre il sistema di fissaggio. Un sopralluogo qualificato in questa fase riduce il rischio di rilavorazioni successive, molto più costose di una verifica fatta bene la prima volta.

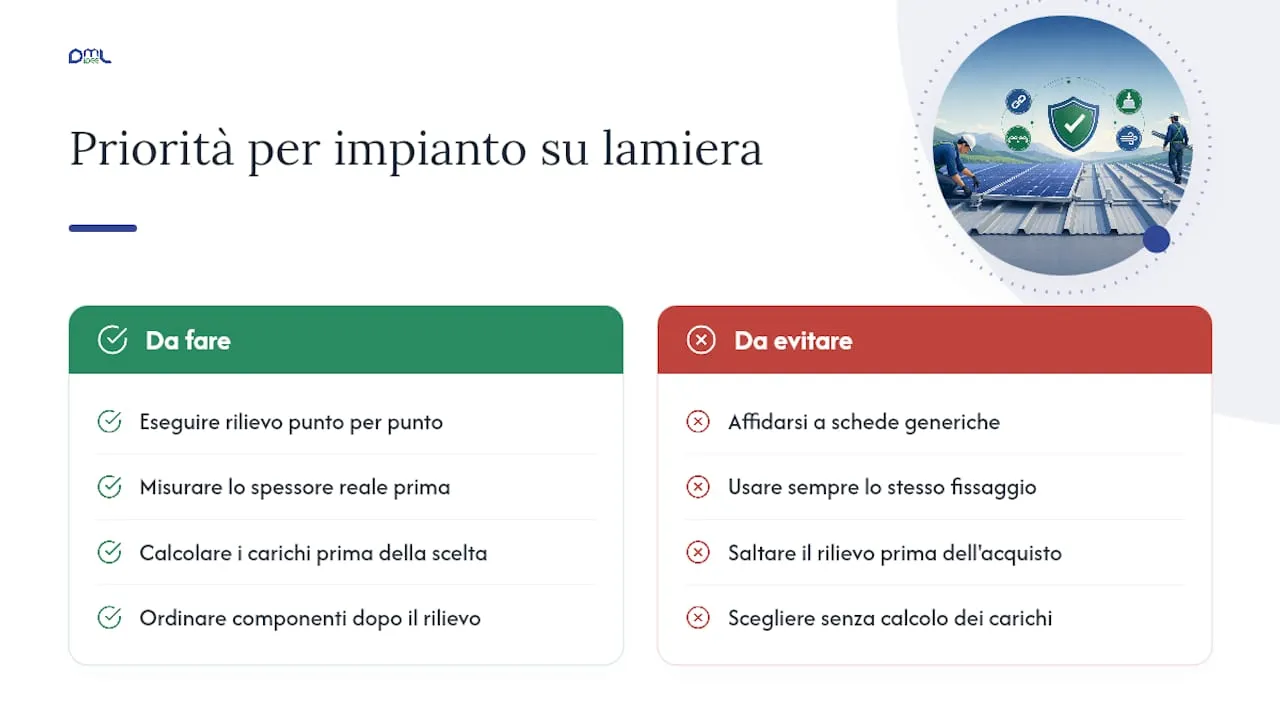

Cosa conta davvero in un impianto su lamiera grecata
La regola più trascurata in questo settore non riguarda il fissaggio, ma il rilievo che lo precede. Molti cantieri si affidano a schede tecniche generiche del produttore della lamiera invece di misurare lo spessore reale punto per punto, e questo è l’errore che genera più contestazioni post installazione.
La scelta tra rivetto e vite viene spesso trattata come una questione di abitudine del posatore, quando invece dovrebbe essere una decisione tecnica legata allo spessore misurato e al calcolo dei carichi. Chi consiglia sempre lo stesso fissaggio a prescindere dalla lamiera sta semplificando un problema che semplice non è.
Se dovessi indicare una priorità unica per chi progetta oggi un impianto su lamiera grecata, sarebbe questa: investire tempo nel rilievo prima di ordinare qualunque componente. Il fissaggio giusto costa quanto quello sbagliato. La differenza la fa solo il dato raccolto prima di scegliere.
*— Giulia
Sopralluogo e preventivo per il tuo impianto su lamiera grecata
Il fotovoltaico su lamiera grecata dovrebbe partire sempre da un sopralluogo tecnico, non da un preventivo standard copiato da un altro cantiere. Ogni intervento chiavi in mano nasce dal rilievo di spessore, passo greche e stato della copertura descritti in questa guida, così il sistema di fissaggio proposto è quello davvero compatibile con il tuo tetto, non quello più veloce da vendere.
Se hai già raccolto i dati di rilievo, puoi inviarli per una prima valutazione tecnica: aiutano a definire subito se servono staffe non invasive o profili con morsetti. Scopri perché conviene installare un impianto fotovoltaico e richiedi un sopralluogo per il tuo tetto in lamiera grecata direttamente dal sito DML Idee.
Fonti
Per approfondire il calcolo dei carichi e la scelta dei fissaggi, consulta la guida Würth sui sistemi di fissaggio per lamiera grecata e l’analisi tecnica di Fischer sull’installazione su coperture metalliche.
- Installare impianti fotovoltaici su coperture metalliche
- IMPIANTI FOTOVOLTAICI: perché TEKNOMEGA richiede i dati relativi alla lamiera grecata?
- Come fissare i pannelli fotovoltaici su un tetto in lamiera grecata: guida completa (Würth)
Domande frequenti
La lamiera grecata è adatta ai pannelli fotovoltaici?
Sì, la lamiera grecata è una delle coperture più diffuse per il fotovoltaico industriale e commerciale, a patto di verificare spessore e stato di conservazione. Il rilievo di spessore e passo greche resta il passaggio decisivo prima di scegliere il sistema di fissaggio.
Dove non si può installare il fotovoltaico?
Coperture con lamiera eccessivamente sottile, ossidata o strutturalmente compromessa non garantiscono la tenuta dei fissaggi e vanno escluse finché non risanate. Anche falde con carichi di neve o vento che superano i limiti previsti dalle NTC 2018 richiedono un parere tecnico prima di procedere.
Quali sistemi di fissaggio si usano su lamiera grecata?
I principali sono staffe non invasive, viti autoforanti con rondella EPDM e profili con morsetti fissati sulla cresta della greca. La scelta tra rivetto e vite dipende dallo spessore della lamiera e dal calcolo strutturale del progetto.
Si può installare il fotovoltaico su un tetto in tegole?
Sì, ma con sistemi di fissaggio diversi da quelli usati sulla lamiera, pensati per ancorarsi alla struttura sottostante il manto di tegole. DML Idee valuta caso per caso il tipo di copertura durante il sopralluogo tecnico per proporre la soluzione più adatta.
Quanto costa un impianto fotovoltaico su lamiera grecata?
Il costo varia in base a potenza dell’impianto, tipo di fissaggio necessario e stato della copertura esistente. I prezzi aggiornati e le offerte disponibili sono consultabili direttamente sul sito di DML Idee.
