L’ombreggiamento fotovoltaico riduce la produzione di energia in modo rapido e, quando colpisce anche una piccola porzione dei moduli, può azzerare l’output di un’intera stringa. Le ombre parziali sono spesso più dannose di quanto sembrino a occhio, perché coinvolgono l’intero circuito elettrico dell’impianto e non solo il pannello interessato. Se sospettate ombre sul vostro tetto o sul vostro terreno, la prima azione utile è una valutazione strutturata del sito, oppure un sopralluogo con un professionista.
In breve:
- Le ombre parziali possono compromettere l’intera produzione di energia di un impianto fotovoltaico, influenzando anche i circuiti elettrici collegati.
- La misurazione accurata dell’ombreggiamento richiede rilievi sul campo in diversi momenti e stagioni, preferibilmente con strumenti semplici e software specializzati.
- Anche un’ombra su poche celle può ridurre significativamente la resa di una stringa e generare rischi di hot-spot e degrado precoce delle celle.
- La progettazione accurata, con distanze adeguate tra le file e tecnologie di mitigazione come ottimizzatori, limita gli effetti delle ombre permanenti o transitorie.
- Un sopralluogo professionale integrato nella progettazione aiuta a valutare correttamente le criticità di ombreggiamento e scegliere la soluzione più efficace.
Indice
- Cosa significa ombreggiamento fotovoltaico: cause e tipi
- Come si calcola l’ombreggiamento: metodi, strumenti e passaggi pratici
- Effetti tecnici dell’ombreggiamento sui moduli e sull’impianto
- Strategie per prevenire e mitigare l’ombreggiamento in progetto e in esercizio
- Procedura pratica: checklist in 6 passi per l’analisi di ombreggiamento sul sito
- Esperienza DML Idee: come integriamo l’analisi dell’ombreggiamento nella progettazione
- Normative e linee guida su ombreggiamento e impianti fotovoltaici
- Implicazioni economiche: quando conviene intervenire sulle ombre
- Quello che l’esperienza sul campo insegna davvero sull’ombreggiamento
- Come DML Idee può aiutarti a gestire l’ombreggiamento del tuo impianto
- Fonti
- Domande frequenti
Cosa significa ombreggiamento fotovoltaico: cause e tipi
Con ombreggiamento fotovoltaico si intende qualsiasi riduzione dell’irraggiamento solare che raggiunge i moduli, con una conseguente diminuzione della produzione di energia. È utile distinguere due situazioni molto diverse tra loro: l’ombra totale, che copre l’intero modulo o l’intero impianto, e l’ombra parziale, che interessa solo alcune celle o alcuni pannelli mentre il resto del sistema resta esposto al sole. Quest’ultima è la condizione più insidiosa, perché genera uno squilibrio elettrico che si propaga oltre il punto in cui l’ombra cade fisicamente.
Le cause più comuni sono facilmente riconoscibili durante un’ispezione visiva:
- alberi, siepi o vegetazione che crescono nel tempo e finiscono per proiettare ombra sulle file più basse dei pannelli;
- edifici vicini, camini, antenne o parapetti che generano ombre in determinate ore del giorno;
- elementi della copertura stessa, come lucernari, comignoli o strutture di sostegno;
- accumulo di sporco, polvere o depositi organici che riducono localmente l’irraggiamento;
- neve residua che si concentra in alcune zone del modulo dopo un innevamento parziale.
Va poi fatta una distinzione temporale importante. Le ombre stagionali (dovute all’inclinazione del sole in inverno rispetto all’estate) tendono a essere prevedibili e ricorrenti, mentre le ombre transitorie, come quelle di una nuvola o di un veicolo parcheggiato temporaneamente, hanno un impatto limitato nel tempo ma comunque misurabile sulla produzione giornaliera. Una progettazione che ignora le ombre stagionali rischia di sottostimare la perdita annua reale dell’impianto.
Come si calcola l’ombreggiamento: metodi, strumenti e passaggi pratici
Il calcolo dell’ombreggiamento fotovoltaico è lo studio dettagliato dei fenomeni d’ombra nella zona di installazione, che permette di stimare in anticipo le perdite di produzione attese. Non è un’operazione riservata ai grandi impianti industriali: anche un tetto residenziale beneficia di un’analisi strutturata prima dell’installazione.

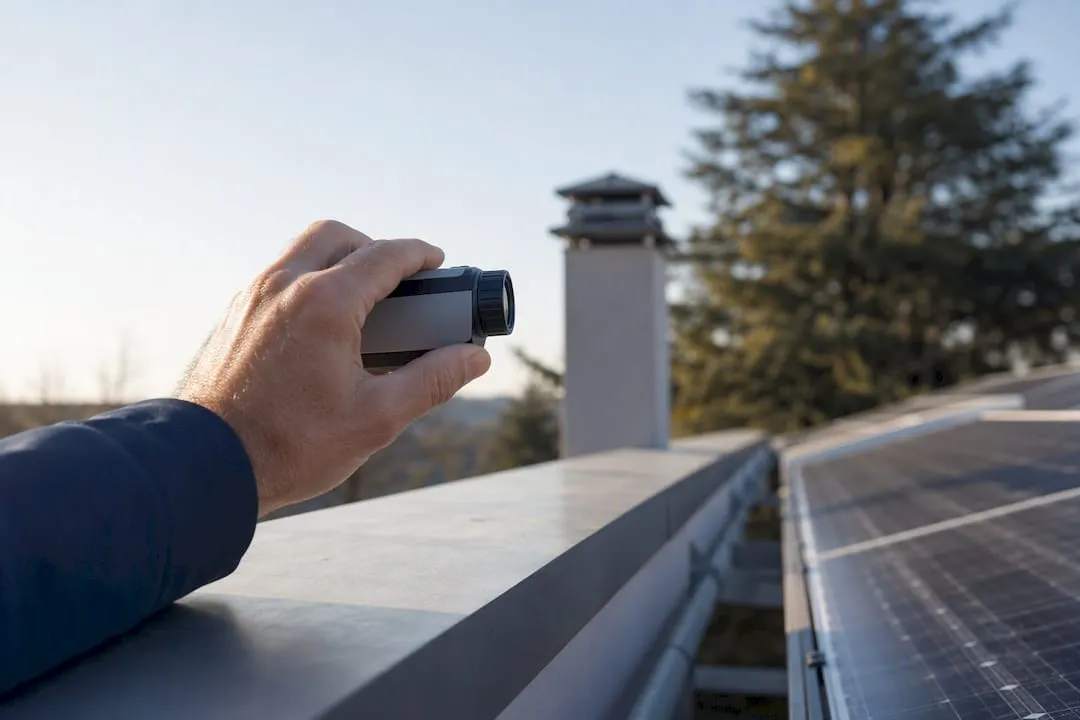

Il metodo più immediato resta il rilievo visuale sul posto, integrato con strumenti semplici come il clinometro o il goniometro, che permettono di misurare l’angolo di elevazione degli ostacoli circostanti (alberi, edifici, comignoli) rispetto al piano dei moduli. Questa misura, unita all’orientamento del sito, consente di stimare in quali ore del giorno e dell’anno un ostacolo proietterà ombra sull’impianto.
Per un’analisi più precisa, esistono oggi calcolatori online e software di progettazione che restituiscono un diagramma delle ombre completo, insieme a indicatori come le ore-equivalenti di ombra e la perdita stimata in kWh l’anno, come mostra il calcolatore delle ombreggiature disponibile in rete. Questi strumenti sono utili per stime preliminari, ma su installazioni complesse o industriali non sostituiscono una progettazione professionale.
Una procedura pratica di calcolo segue solitamente questi passaggi:
- Rilevare la posizione geografica esatta del sito e l’orientamento dei moduli;
- Individuare tutti gli ostacoli potenziali (edifici, vegetazione, elementi architettonici) e misurarne altezza e distanza; inserire i dati raccolti in un software o calcolatore di ombreggiamento per generare il diagramma delle ombre; leggere l’output in termini di ore-equivalenti di ombra su base giornaliera e stagionale.
- convertire la perdita stimata in kWh l’anno per valutarne l’impatto economico.
Le guide tecniche di settore insistono su un punto spesso sottovalutato: misurare le ombre in orari diversi della giornata e delle stagioni è indispensabile, perché un’analisi di sito strutturata basata su un singolo sopralluogo di mezzogiorno rischia di ignorare ombre mattutine o pomeridiane rilevanti.
Un consiglio: ripetete la misurazione in almeno tre momenti della giornata (mattina, mezzogiorno, pomeriggio) e, se possibile, in due stagioni diverse, per non sottostimare le ombre invernali.
Effetti tecnici dell’ombreggiamento sui moduli e sull’impianto
Quando una cella fotovoltaica viene ombreggiata mentre le altre celle della stessa stringa restano esposte al sole, quella cella smette di generare corrente e comincia a comportarsi come una resistenza, dissipando energia invece di produrla. I moduli moderni integrano diodi di by-pass proprio per gestire questa situazione: quando l’ombra su una cella diventa significativa, il diodo devia la corrente attorno al gruppo di celle interessato, evitando danni ma comunque escludendo quella porzione di produzione.
Il problema si amplifica a livello di stringa. Come segnala il blog tecnico di Fronius sull’ombreggiamento fotovoltaico, anche ombre parziali su pochi pannelli possono compromettere l’output di stringhe intere, perché l’elemento più debole della catena elettrica condiziona il comportamento di tutti gli altri moduli collegati in serie. Questo fenomeno, noto come mismatch, genera una perdita energetica annua che può superare ampiamente la superficie fisica effettivamente ombreggiata.
Gli effetti tecnici principali da conoscere sono:
- riduzione della corrente dell’intera stringa anche quando l’ombra copre una minima frazione dei moduli;
- rischio di hot-spot, cioè punti di sovrariscaldamento localizzato che accelerano il degrado delle celle;
- perdita di efficienza nella ricerca del punto di massima potenza (MPPT) da parte dell’inverter, che deve adattarsi a condizioni di irraggiamento disomogenee sulla stessa stringa.
Anche ombre su poche celle possono ridurre fortemente la resa di una stringa, come sottolinea Fronius: per questo motivo le soluzioni a livello di singolo modulo sono spesso preferibili nei siti parzialmente ombreggiati.
Strategie per prevenire e mitigare l’ombreggiamento in progetto e in esercizio
La prevenzione più efficace nasce già in fase di progettazione. La distanza tra le file di pannelli, l’orientamento generale dell’impianto e l’inclinazione dei moduli determinano quanto le file posteriori risulteranno esposte al sole nelle ore critiche dell’anno. Un layout che non considera l’angolo minimo del sole in inverno rischia di generare ombre reciproche tra le file, un errore facilmente evitabile con una verifica preliminare del sito, come approfondito nella nostra guida al dimensionamento dell’impianto fotovoltaico.
Quando le ombre non si possono eliminare del tutto, entrano in gioco le tecnologie di mitigazione. Microinverter e ottimizzatori di potenza lavorano a livello di singolo modulo, isolando l’effetto di un’ombra parziale invece di lasciarla propagare a tutta la stringa: è una strategia tecnica consolidata, come indicato dalla stessa documentazione di Fronius. Anche la configurazione dell’impianto in stringhe indipendenti, ciascuna dedicata a una porzione del tetto con esposizione omogenea, riduce il rischio che un’ombra localizzata condizioni la produzione complessiva. Chi vuole approfondire il funzionamento di queste tecnologie può consultare la nostra guida agli ottimizzatori fotovoltaici.
Sul fronte della manutenzione ordinaria, alcune azioni semplici fanno la differenza:
- potatura periodica della vegetazione che tende a crescere verso i moduli;
- pulizia regolare dei pannelli per rimuovere sporco, polvere e depositi che riducono localmente l’irraggiamento;
- verifica periodica dello stato dei diodi di by-pass e delle connessioni elettriche.
Quando l’impianto è già esistente e le ombre derivano da errori di progettazione originari, il revamping (l’aggiornamento tecnologico dell’impianto con nuovi componenti) diventa spesso la strada più sensata rispetto a un semplice intervento di manutenzione.
Un consiglio: se un’ombra è permanente e non eliminabile (un edificio vicino, ad esempio), preferite sempre una soluzione tecnica come gli ottimizzatori a un intervento progettuale che richiederebbe di rifare l’impianto.
Procedura pratica: checklist in 6 passi per l’analisi di ombreggiamento sul sito
Prima di decidere un intervento o di contattare un professionista, è utile seguire una sequenza ordinata di verifiche che permette di documentare la situazione reale del sito.
- raccogliete planimetria del tetto o del terreno, immagini satellitari recenti e la documentazione tecnica dell’impianto esistente, se già installato;
- individuate gli orari di osservazione più rappresentativi, coprendo mattina, mezzogiorno e pomeriggio, e se possibile due stagioni diverse dell’anno;
- effettuate un rilievo sul posto, fotografando ogni ombra rilevata e annotando l’ora, la data e l’elemento che la genera;
- misurate l’altezza e la distanza degli ostacoli principali con un clinometro o uno strumento equivalente;
- costruite un diagramma delle ombre, anche con l’aiuto di un calcolatore online, per visualizzare in quali ore e in quali stagioni l’impianto risulta interessato;
- valutate la tolleranza alle ombre residue e stabilite quali interventi richiedere al fornitore, dalla semplice potatura fino all’installazione di ottimizzatori.
Questa sequenza non richiede competenze specialistiche per i primi quattro passaggi, ma l’interpretazione del diagramma delle ombre e la scelta dell’intervento più adatto beneficiano quasi sempre del confronto con un installatore esperto, soprattutto quando l’impianto serve un’azienda con consumi elevati.
Esperienza DML Idee: come integriamo l’analisi dell’ombreggiamento nella progettazione
Da oltre vent’anni ci occupiamo esclusivamente di impianti fotovoltaici, senza disperderci in soluzioni energetiche generiche: è una scelta che permette di conoscere a fondo ogni variabile che condiziona la resa di un impianto, ombreggiamento compreso.
Nel nostro percorso abbiamo realizzato numerosi progetti, contribuendo a evitare l’emissione di una quantità significativa di CO2. Questi numeri, per noi, non sono solo un dato di bilancio: rappresentano l’esperienza accumulata nel valutare siti diversi tra loro, dai tetti residenziali con vegetazione circostante ai capannoni industriali con strutture complesse.
Quando un cliente richiede un sopralluogo, l’analisi dell’ombreggiamento può essere parte integrante della progettazione, non un controllo aggiuntivo:
- valutiamo la posizione e l’orientamento del sito insieme agli ostacoli circostanti;
- individuiamo le soluzioni tecniche più adatte, dagli ottimizzatori alle configurazioni in stringhe indipendenti;
- può essere proposto, quando necessario, un intervento di revamping per impianti esistenti penalizzati da ombre non previste in origine.
Un sopralluogo professionale resta il modo più affidabile per capire se le ombre rilevate meritano un intervento tecnico o possono essere gestite con la sola manutenzione ordinaria.

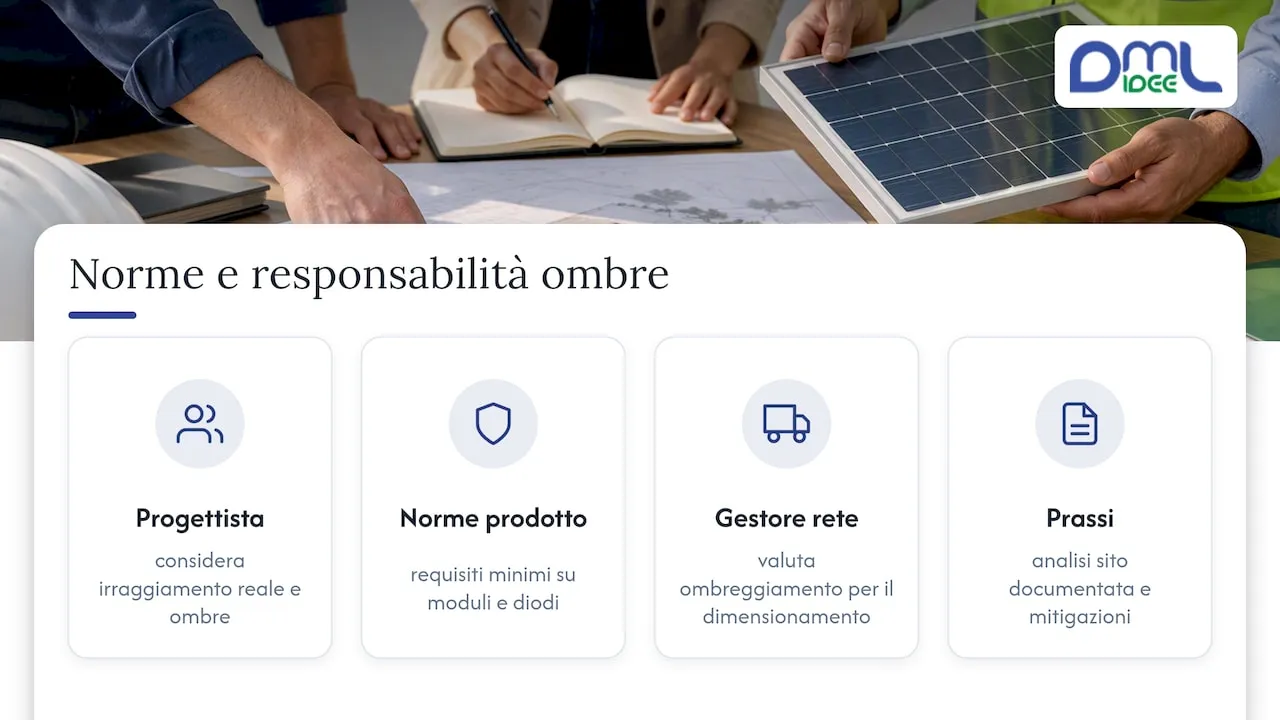

Normative e linee guida su ombreggiamento e impianti fotovoltaici
L’ombreggiamento non è disciplinato da una norma tecnica specifica che ne fissi soglie di tolleranza uniche, ma rientra nelle valutazioni previste dalle regole generali di progettazione e connessione degli impianti fotovoltaici. Le norme tecniche di riferimento per la progettazione elettrica degli impianti (le norme del comitato elettrotecnico applicabili ai sistemi fotovoltaici) richiedono che il progettista tenga conto delle condizioni di irraggiamento reali del sito, incluse le ombre prevedibili, per garantire sicurezza e prestazioni adeguate nel tempo.
A livello europeo, gli standard di prodotto per moduli e componenti (comprese le specifiche sui diodi di by-pass e sulla resistenza ai punti di sovrariscaldamento) stabiliscono requisiti minimi che i produttori devono rispettare, ma la responsabilità di valutare l’esposizione ombreggiata del sito specifico resta del progettista o dell’installatore incaricato.
Per gli impianti collegati alla rete, la valutazione dell’ombreggiamento assume rilevanza anche nella fase di dimensionamento richiesta dal gestore di rete, perché una produzione stimata in modo errato per eccesso di ombre non considerate può generare scostamenti tra la produzione dichiarata e quella effettiva. In assenza di una soglia normativa unica, la prassi consolidata nel settore è affidarsi a un’analisi di sito documentata prima dell’installazione, così da individuare per tempo le criticità e scegliere le tecnologie di mitigazione più adatte al caso specifico.
Implicazioni economiche: quando conviene intervenire sulle ombre
Ogni ora di ombra su una stringa fotovoltaica si traduce in energia non prodotta e quindi in un risparmio mancato sulla bolletta, oppure in un’immissione in rete inferiore a quella prevista. La valutazione economica dell’ombreggiamento richiede quindi di confrontare due elementi: il costo dell’energia persa nel tempo e il costo dell’intervento di mitigazione.
Per un impianto con ombre limitate e stagionali, la manutenzione ordinaria (potatura, pulizia) rappresenta spesso la soluzione con il miglior rapporto tra costo e beneficio, perché richiede un investimento contenuto rispetto alla perdita evitata. Quando invece le ombre sono strutturali, dovute a edifici vicini o a errori di progettazione originari, l’installazione di ottimizzatori o microinverter comporta un costo iniziale più elevato ma limita il mismatch tra moduli, recuperando nel tempo parte della produzione persa.
Il revamping di un impianto esistente va valutato con un’analisi costi-benefici specifica per ogni sito, perché il beneficio economico dipende dall’entità delle ombre rilevate, dall’età dell’impianto e dai consumi energetici da coprire. In generale, prima si individua un problema di ombreggiamento, minore è il costo cumulato dell’energia persa nel tempo: per questo un’analisi di sito preventiva, prima ancora dell’installazione, resta la scelta economicamente più prudente.
Quello che l’esperienza sul campo insegna davvero sull’ombreggiamento
La tentazione più comune, quando si parla di ombreggiamento, è pensare che basti evitare le ombre più evidenti, come quella di un albero alto o di un edificio vicino. In realtà, l’errore più frequente che osserviamo riguarda le ombre parziali di breve durata, quelle di un comignolo o di un’antenna che coprono solo una piccola porzione del tetto per un’ora al giorno. Sono proprio queste ombre marginali, spesso ignorate perché sembrano irrilevanti, a generare il mismatch più penalizzante tra i moduli di una stringa.
Il consiglio che ci sentiamo di dare, in controtendenza rispetto a molte guide generalista, è di non fidarsi solo del calcolo teorico basato su immagini satellitari. Un diagramma delle ombre generato da un software è un ottimo punto di partenza, ma solo un rilievo sul posto, ripetuto in orari diversi, rivela le ombre transitorie che nessun calcolatore può prevedere con certezza. Chi progetta un impianto pensando solo alle ombre “grandi” rischia di sottovalutare il danno cumulato di quelle piccole.
— Giulia
Come DML Idee può aiutarti a gestire l’ombreggiamento del tuo impianto
Sono realizzati impianti fotovoltaici chiavi in mano con un approccio che integra l’analisi dell’ombreggiamento fin dalle prime fasi di progettazione, invece di scoprirlo dopo l’installazione.
I servizi possono comprendere:
- sopralluogo e calcolo delle ombre sul sito specifico;
- progettazione ottimizzata di layout, orientamento e distanze tra le file;
- installazione di ottimizzatori, microinverter o sistemi di accumulo per mitigare le perdite;
- interventi di revamping su impianti esistenti penalizzati da ombre non previste in origine.
Se sospettate che il vostro impianto, o il progetto che state valutando, sia soggetto a ombreggiamento, potete richiedere informazioni sui impianti fotovoltaici chiavi in mano e ricevere una valutazione mirata sul vostro caso.
Fonti
- Calcolo ombreggiamento fotovoltaico: cos’è e come si fa
- Ombreggiamento dell’impianto fotovoltaico – Blog – Fronius
- Calcolatore delle ombreggiature
Domande frequenti
Come si calcola l’ombreggiamento fotovoltaico?
Si calcola combinando un rilievo sul posto (con misure di altezza e distanza degli ostacoli) con simulazioni software che generano un diagramma delle ombre. Il calcolatore delle ombreggiature restituisce indicatori come le ore-equivalenti di ombra e la perdita stimata in kWh l’anno.
Cosa succede se ho un’ombra su una sola cella di un modulo?
La cella ombreggiata smette di produrre e si comporta come una resistenza, mentre il diodo di by-pass devia la corrente per proteggere il circuito. Come segnala Fronius, anche un’ombra su poche celle può ridurre la produzione dell’intera stringa collegata, non solo del singolo modulo.
Cosa significa “ombreggiamento” in un impianto fotovoltaico?
Significa qualsiasi riduzione dell’irraggiamento solare che raggiunge i moduli, causata da ostacoli fisici, sporco o neve. Può essere totale, se copre l’intero impianto, oppure parziale, se interessa solo alcune celle o pannelli mentre il resto resta esposto al sole.
Che cos’è il coefficiente di ombreggiamento?
È un valore che esprime quanto l’irraggiamento disponibile su un sito viene ridotto dagli ostacoli circostanti in un determinato momento o periodo. Le definizioni operative variano tra i diversi strumenti di calcolo, ma in genere il coefficiente viene ricavato dal diagramma delle ombre generato durante l’analisi di sito.
I calcolatori online sostituiscono un sopralluogo professionale?
I calcolatori online sono utili per stime preliminari e per farsi un’idea generale delle ombre stagionali su un sito. Per installazioni complesse, come quelle industriali o con più ostacoli vicini, restano comunque utili per una verifica più approfondita l’analisi diretta sul posto e il confronto con un installatore esperto.
